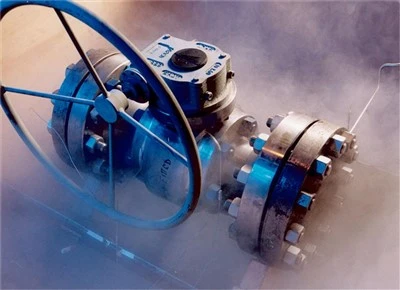

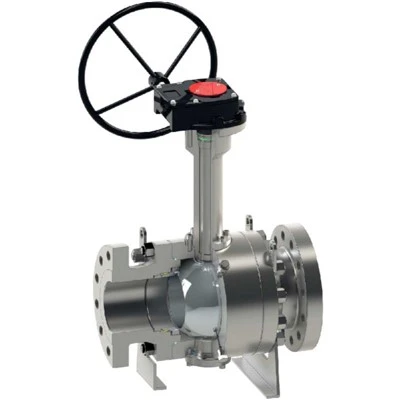

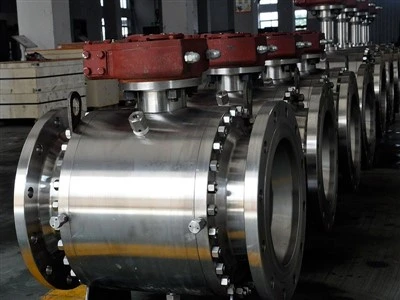

Kriogén golyóscsap

A kriogén golyóscsapokat rendkívül alacsony hőmérsékletű és kriogén alkalmazásokhoz gyártják. A szelepeket beépített motorháztető-hosszabbítóval tervezték, amely megakadályozza, hogy a kriogén folyadékok elérjék a szártömítést, lehetővé téve a folyadékok felforrását és gázzá alakulását. Ez minimálisra csökkenti az energiaveszteséget a hosszabbítás mentén, és megvédi a szelepet a hibás működéstől. A szelep szerkezeti integritása minimálisra csökkenti a belső alkatrészek hőmérséklet-ingadozás által okozott hődeformációját, biztosítva a legmagasabb szintű teljesítményt a kritikus LNG-mezők szoros elzárásához.

SZELEP TERVEZÉS

BS 6364, MESC 77/200, ISO 28921‐1 és a vásárlói követelmények alapján

HŐMÉRSÉKLETTARTOMÁNY

-320 - 212 F fok (-196 - 120 fok)

MÉRET

NPS 1-30 (DN 25-750)

NYOMÁS ÉRTÉKELÉS

ASME 150 - ASME 900

SZEMTŐL SZEMBEN

Az API 6D szabvány szerint

A CSATLAKOZÁSOK VÉGE

RF, RTJ a B16.5 és B16.47 szerint
BW, tompahegesztés a B16.25 szerint

ANYAGOK:

Alacsony hőmérsékletű szénacél, rozsdamentes acél, duplex, szuper duplex, inconel.

KAROSSZÉRIA TERVEZÉS

Kovácsolt csavarozott kétrészes és háromrészes

ÜLÉSTERVEZÉS

Puha vagy fém, kemény borítással a labdákon és az üléseken
Az ülés kialakítása, hogy elkerülje a folyadék beszorulását a testüregben

JELLEMZŐK

Másodlagos tömítések tiszta grafitból
Antisztatikus eszköz
Kifújásgátló szár
Ajaktömítés konfigurációja
Alacsony szennyezőanyag-kibocsátású szártömítés elérhető
Meghosszabbított motorháztető az alacsony és kriogén üzemhez

OPERÁTOR

Kézi: csavarkulcs vagy hajtómű lakattal
Működtetés: pneumatikus/hidraulikus/elektromos

TESZTELÉS ÉS TANÚSÍTVÁNYOK

Megfelelés a BS 6364, MESC 77/200, ISO 28921-1 ellenőrzés és tesztelés előírásainak

Tűzbiztos és tűzálló az API 6FA/607 szerint
SIL 3 tanúsítvány az IEC61508 szerint
Fugitív kibocsátás az ISO15848 szerint
PED 2014/68/UE
